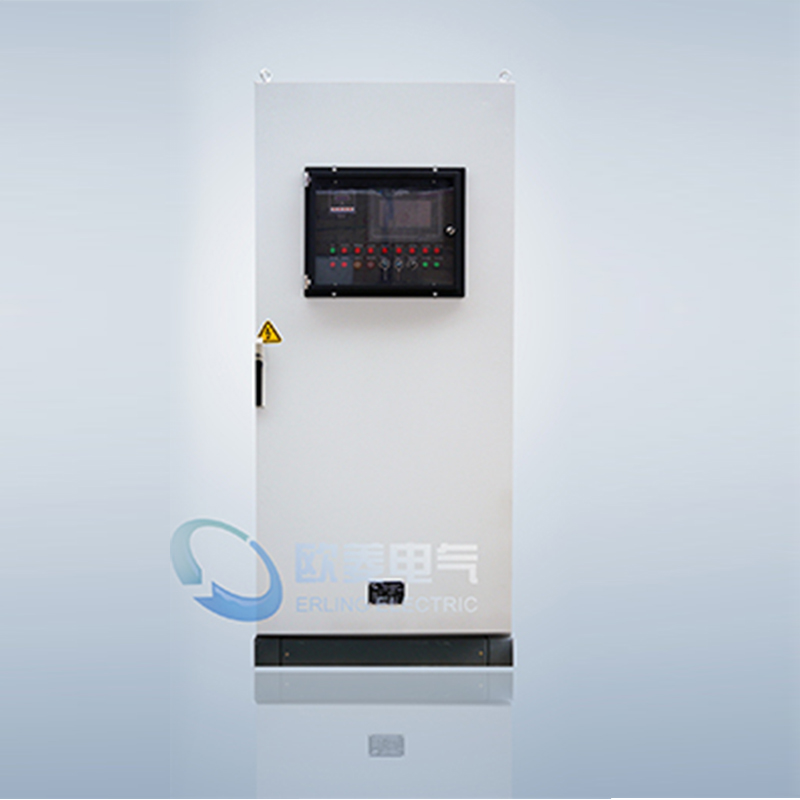

OL-XFKZ（T）系列消防泵自动巡检（柜）设备

OL-XFKZ（T）型消防泵自动巡检控制设备（以下简称自动巡检控制设备），是镇江市欧菱电气自动化系统设备有限公司根据GB27898-2011、GB50974-2014标准的要求，为适应消防设备更新换代需要开发出的新一代消防巡检控制设备；

产品采用本公司的专利技术：基于单片机的消防水泵组小型巡检控制仪(专利号ZL2013 2 0272114.2)，综合现有消防水泵的控制手段，研制开发出既能满足工频带压巡检又能满足低频无压巡检要求的消防巡检设备。作为一种通用型的自动消防巡检控制设备，本产品对各种新老消防水泵设备的配置和改造具有实际的应用价值。

用户在配置自动巡检设备时应提供消防水泵控制柜的二次原理图，包括水泵电机功率、水泵的启动方式，并注明是工频巡检还是低频巡检。

本画面为开机界面，设手动巡检、自动巡检等控制栏，首次操作可在输入随机密码后，根据需要设置手动巡检或自动巡检；

本界面显示自动巡检控制设备的手动巡检的运行情况，在选择手动巡检的工作状态下按手动启动按键，手动巡检运行；此时按运行时间设定键，跳出数据设定键盘，根据需要，设定时间并确认后，再按需要巡检的消防水泵按键，即可使其运转，如需要停止，再按一次相应的按键即可。变频器的显示框—正常和停止显示变频器的工作状态；如果不需要进行手动巡检，按自动巡检按键，巡检柜转入自动巡检状态。

按自动巡检按钮，进入自动巡检模式， OL-XFKZ（T）型自动巡检控制设备将按已设定好的巡检周期，巡检运行时间，对消防水泵进行巡检。

在自动巡检的状态下，按自动启动按键，巡检柜按设定好的数据运行；运行时人机界面显示运行数据，用户如要修改，可按下述方法进行；

1）数据的修改是在自动巡检停止的状态下进行的，按自动停止按键，使自动巡检停止；

2）设定自动巡检周期：按自动巡检周期输入框，跳出数据设定键盘，根据需要设定自动巡检周期的时间，再按确认键；

3）设定水泵运行的时间：按水泵运行时间输入框，跳出数据设定键盘，根据需要设定水泵运行时间，再按确认键；

4）设定水泵间隔运行的时间：按水泵间隔运行时间输入框，跳出数据设定键盘，根据需要设定水泵间隔运行时间，再按确认键；

5）设定结束后，重新按自动启动按键，设备即按修改后的数据自动运行。

6）巡检水泵的数量仅在初始设定时设定，用户不要轻易改动。

在自动巡检界面下按手动巡检按键即跳转到手动巡检界面；按故障查询按键即进入报警故障查询界面。

报警界面主要记录一定时段内巡检系统内发生的电源欠压、缺相及消防水泵过流、接地等故障。

巡检记录界面主要记录之前一段时间各消防泵的巡检状态，可查看到具体的巡检时间历史记录。

本界面对自动巡检控制设备参数的设定做出描述，用户可根据需要对消防水泵的巡检周期、巡检运行时间、巡检间隔时间在规定的范围内进行设定。

本界面主要是对自动巡检控制设备的操作顺序作出描述，用户在开机时应该严格按照要求的顺序进行操作；

集成式消防水泵巡检设备由一次回路电气元件、二次回路电气安装板及操作控制面板三部分组成。结构更加简洁，易进行后期维护，同时节约了成本，也是对传统消防水泵巡检设备的一次革新。
