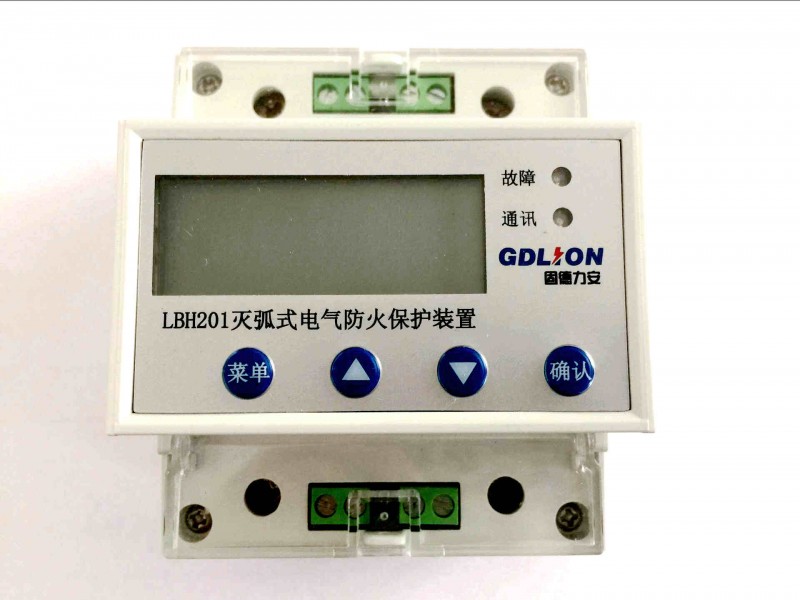

LBH201灭弧式电气防火保护装置是电气防火的重要组成部分。该产品能够有效地防止过载、短路等严重电气故障引起的火花发生。
许多严重的火灾事故是由线路中高于线路额定电流出现过载现象或线路短路出现短路电流发生火花引起的。这些危险的电弧可能发生在设计不合理或者老化的供电线路上、电器插头以及家用电器的电源线，内部线束或零部件绝缘上。当发生电弧时，线路上的过流和短路等保护装置，可能无法检测到电弧或者无法迅速动作切断电源，极易短路打火，引发火灾。
1.1产品特点及用途
LBH201灭弧式电气防火保护装置是一种独立式的过载保护装置。通过内置电路及软件对下级线路的用电情况进行分析处理，判断下级终端线路的状态。当检测到发生过载及短路故障时，产品自主判断出故障，并根据自身设定参数来判断并迅速切断电路，进行线路保护，从而避免了电弧打火，预防火灾的发生。
LBH201灭弧式电气防火保护装置具有电弧的诊断、可靠性强、小型化、多功能、简单实用、安装方便等特点。适用于工厂、库房、办公室、商业建筑、宾馆、住宅及娱乐场所等低压线路场所中。
1.2产品功能
a、精准判断每一相线上的故障；
b、具有标准RS485接口，可与消防控制室的电气火灾监控设备进行通讯，实现远程监控（手机APP、电气安全云平台远程实时监控）；
c、当检测到发生过载及短路故障时，产品自主判断出故障并根据自身设定参数来判断并迅速的切断电路来进行线路的保护；从而避免了电弧打火，预防火灾的发生。
d、宽屏液晶显示电压、电流、故障事件等。
1.3性能指示
二、安装
2.1安装前的检查
为保证监控设备处于良好的工作状态，请正确安装。安装前请仔细检查设备的型号、参数与说明书上的是否完全一致。核对无误后，应仔细阅读该使用说明书并严格按照说明书上的指示和要求进行安装，切勿盲目操作。
2.2外观尺寸图
灭弧式电气防火保护装置正面外形尺寸
灭弧式电气防火保护装置正面外形尺寸
2.3安装方式
标准35mm导轨安装。
三、接线示意图
3.1接线端子图
LI: AC220V的火线输入；
NI: AC220V的零线输入；
LO: AC220V的火线输出；
NO: AC220V的零线输出；
485A 485B：RS485通讯端口；
NC:备用端口。
使用一路RS485接口，采用Modbus RTU通讯规约进行网络通讯，传输介质是屏蔽双绞线。接线端子分别为485A、485B，不能接反。
3.2接线示意图
四、基本操作
LBH201灭弧式电气防火保护装置可供操作的按键有“菜单”键、“增加”键、“减少”键、“确认”键；其中“菜单”键包含各种选项功能，“增加”键和“减少”键具有改变光标选项或改动参数的功能，“确认”键即为进行选择或设置操作后进行操作确定的按键。
具体操作过程如下：
按“菜单”键，进入菜单界面，界面里有4个功能选项，选项如下：
1 参数测量 2 报警查询
3 故障查询 4 参数设置
4.1参数测量
选择参数测量选项，按“确认”键可进入该功能界面，此界面也是开机界面。通过参数测量界面可查询实时的电压值和电流值
4.2报警查询
选择报警查询选项，按“确认”键可进入该功能界面，此界面中可以查询报警的原因，按“增加”键或“减少”键可以翻页查看历史的报警记录。查询完毕，按“菜单”键可返回菜单界面。
4.3故障查询
选择故障查询选项，按“确认”键可进入该功能界面，此界面中可以查询故障的原因、日期、时间，按“增加”键或“减少”键可以翻页查看历史的故障记录。查询完毕，按“菜单”键可返回菜单界面。
4.4参数设置
选择参数设置选项，按“确认”键可进入该功能界面。
首先看到输入密码界面（本产品默认密码0001），按“菜单”键可以移动光标，按“增加”键或“减少”键可更改光标位置数字，每按一次加1，满10归0，若密码错误，按三次“确认”键可返回菜单界面，密码设置完毕按“确认”键可进入参数界面，每按一次“确认”键可依次进入不同参数界面，参数依次为：密码（默认0001）、仪表地址（默认0001）、过压阀值（默认242V）、欠压阀值（默认187V）、短路阀值（默认32A）、过载阀值（默认25A），修改参数的操作方法与设置密码的操作一样。
四、常见故障分析与解决
通信不正常
a、确保通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致；
b、如果多个装置通讯都没有数据回送，检测通讯线是否连接正确。
c、如果只是单个或者少数通讯异常，也要检查通讯线的连接。可以修改变换异常和正常设备从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常设备的安装位置来测试，排除或确认该装置故障。
六、维护与保养
6.1注意事项
a、本品为高精度电子设备，在运输和拆封时务必轻拿轻放，不应受到剧烈冲击。应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存的地方环境温度为0～+40℃，相对湿度不超过85%，空气中无腐蚀性气体；
b、装置的维修工作需要有专业的优质人员进行；
c、装置工作异常时，应及时与厂家联系，请勿自行维修；
6.2安全使用
切勿将装置置于潮湿或有凝露的环境中运行；
切勿将装置置于有易燃气体和水蒸气的环境中运行；
切勿将装置露天放置，以免淋湿或暴晒；
禁止将超出量程的信号接入到装置中以免损坏仪器。
